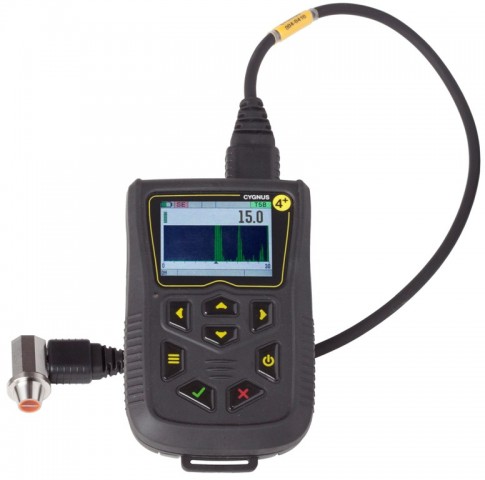

دستگاه CYGNUS ۴ PLUS    ساخت کمپانی CYGNUS انگلستان


CYGNUS 4+

ضخامت سنج آلتراسونیک فلزات
مدل :CYGNUS ۴ PLUS
امکانات بیشتر نسبت به Cygnus ۴ به شرح زیر:
-قابلیت اتصال پراب های تک کریستال و دو کریستال
-مجهز به A-SCAN
-امکان Data Logging  و نمایش اعداد اندازه گیری شده به صورت خطی
-مد Multiple-Echo برای اندازه گیری دقیق
-تعییین حداقل / حداکثر با هشدار صوتی و ویبره
-قابلیت شناسایی اتوماتیک پراب های S۲C و دو کریستال
-نرو افزار کامپیوتر جهت تبادل اطلاعات ذخیره شده و ایجاد گزارش
-اندازه گیری از روی رنگ و پوشش های صنعتی شامل:
پلی اتیلن، کولتارو...تا ضخامت ۲۰ میلیمتر پوشش
-کیفیت بالا درارسال و دریافت موج اکو بازگشتی آلتراسونیک
-کالیبراسیون دوره های تحت لیسانس شرکت Cygnus  وارائه توسط شرکت پیشــرفته در ایران
-رنج اندازه گیری از ۰.۷ میلیمتر تا ۲۵۰ میلیمتر در فولاد
-دقت اندازه گیری ۰.۰۱ و ۰.۰۵ میلیمتر قابل تنظیم
-منو ساده و کاربری آسان و دوام بالای دستگاه، کابل و پراب
-۳ سال گارانتی دستگاه و ۱۰ سال خدمات پس از فروش



 sound velocities between ۱۰۰۰ - ۹۰۰۰m/s (۰.۰۷۹-۰.۳۵ in/ms)-covers
virtually all common engineering materials
 Materials
 ۰.۱mm (±۰.۰۰۴") or ۰.۱% of thickness measurement, whichever is greatest, when calibrated in accordance with Cygnus instruments calibration procedure
 Accuracy
Multiple-Echo-۰.۱ or ۰.۰۵ mm (۰.۰۰۵" or ۰.۰۰۲")/ Single-Echo and Echo-Echo modes-۰.۰۱ mm ۰.۰۰۰۴

 Resolution
Twin crystal probes
(۵mm (۰.۲")-۷.۵MHz (T۷A
۸mm(۰.۳")۵.۰MHz(T۵B)standard
۱۳mm (۱/۲")-۲.۰MHz (T۲C) for
attenuative materials such as cast
 metals, plastics and composites


Single crystal probe
(۶mm (۱/۴") - ۵.۰ MHz (S۵A
۱۳mm (۱/۲") -۲.۲۵ MHz (S۲C) standard
               (۳.۵MHz (S۳C)or ۵.۰ MHz (S۵C
(۱۹mm(۳/۴") -۲.۲۵ MHz (s۲D

 Probes
twin crystal probe in
 Echo-Echo
۳-۵۰mm

Twin crystal probe in
single-Echo
۰.۷-۲۵۰mm

Single crystal
۱-۲۵۰mm

 Measurement
range in steel
Twin Lemo ۰۰
 Connector
  AA batteries
 Power
 ۱۰hours minimum
 Battery Life
Dual channel pulser
Electronics
 ۲.۴quarter VGA LCD
 Display
 ۱۳۲mm x ۸۲mm x ۳۴mm ۵.۲۰" x ۳.۲۳" x ۱.۳۴
 Size
 ۳۰۰grams (۱۰.۵۸oz) inc. batteries
  Weight
۱۰º C to ۵۰º C    ۱۴ºF to ۱۲۲ºF-
 Operating Temp
Capacity for up to ۵۰۰۰ points including A-scan
Data logging
Cyglink allow remote logging and viewing of A-scan graphs survey
and report generation to PDF file. Graphic analysis of data and statistical
calculation Designed for Windows ۷ and Windows ۸
Computer software
 IP۶۷
MIL SDT ۸۱۰G Method ۵۰۱.۶ high temp +۵۵º C

MIL SDT ۸۱۰G Method ۵۰۲.۶ Low temp -۲۰º C
MIL SDT ۸۱۰G Method ۵۰۷.۶ Low humidity  ۹۵%
MIL SDT ۸۱۰G Method ۵۱۲.۶ immersion- ۱ metre for ۳۰ mins

 Environmental rating
 MIL SDT ۸۱۰G Method ۵۱۴.۷ vibration- ۱ hour each axis
MIL SDT ۸۱۰G Method ۵۱۶.۷ shock ۲۰g- ۱۱ms half sine shock pulse,۴۰g ۱۱ms in each axis
MIL SDT ۸۱۰G Method ۵۱۶.۷ ۲۶ drops- transit drop ۱.۲۲ m
Compliance:CE,British Standard BS EN ۱۵۳۱۷:۲۰۱۳
 Shock and Impact
 CE,British Standard BS EN ۱۵۳۱۷:۲۰۱۳
specification for the characterization and verification of
ultrasonic thickness measuring equipment

 Compliance
 RoHS,WEEE compliant
 Environmental
 ۳years on gauge and ۶ month on probe
 Warranty
