ضخامت سنج آلتراسونیک غواصی
Loading the player ...

CYGNUS DIVE

 مشاوره فنی؟
ارتباط با کارشناس و مشاوره فنی در مورد این محصول

 درخواست پوستر ؟
ارسال رایگان پوستر دیواری این محصول با پست

 درخواست قیمت ؟
درخواست قیمت در مورد این محصول

 دانلود کاتالوگ ؟
دانلود کاتالوگ و بروشور دستگاه GEKKO کمپانی M۲M
 درخواست دموی عملی ؟
تست کارایی و عملکرد این محصول




دستگاه CYGNUS DIVE   ساخت کمپانی CYGNUS انگلستان





مدل: CYGNUS DIVE

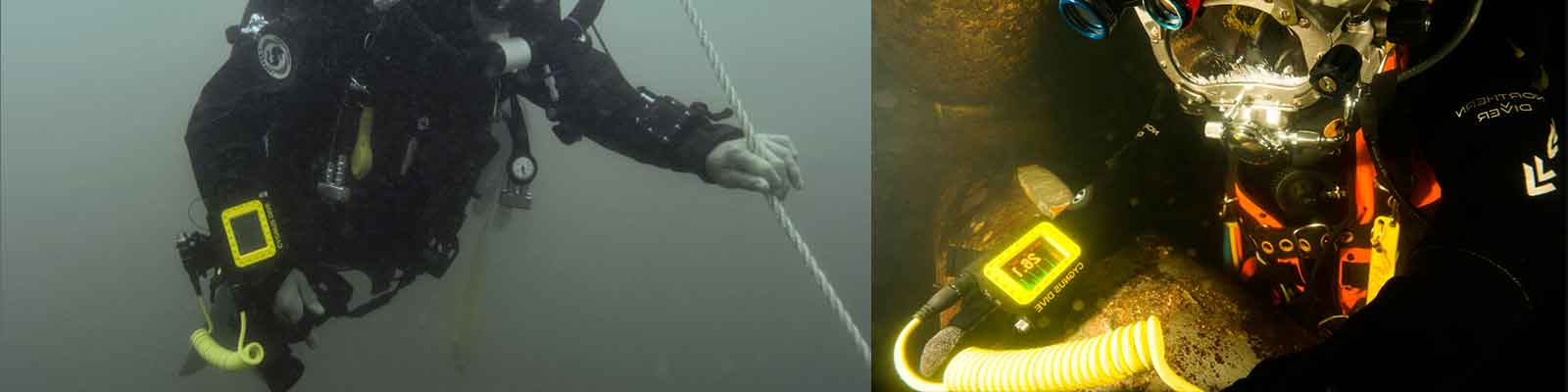

-مخصوص غواصی و زیرآبی تا ۳۰۰ متر عمق
-مجهز به A-SCAN
-اندازه گیری از روی رنگ و پوشش ضخیم ۲۰میلیمتری
-دقت و تکرار پذیری بالا
-کاربری آسان
-ساخت کمپانی CYGNUS Instruments انگلستان





  ۲.۸quarter VGA colour AMOLED ۳۲۰ × ۲۴۰ pixels
Large clear thickness measurement (۱۵ mm high numbers ), viewable
from all angles
A-scan display with automatic X axis
Battery level, signal strength, probe type
velocity Measurement mode and units indication

 Display
Single ۳.۶V Li-ion ۸.۲ W battery
 ۱۱hours continuous measurement
Low battery warning 'alert' message



 Battery
Multiple-Echo (three back-wall echoes) using Single Crystal (zero-degree) probes automatically ignores surface coating and measures only metal thickness
 Echo-Echo (two back-wall echos) using Twin Crystal probes
Single-Echo (first back-wall echo) using Twin Crystal probes


Measurement
Modes

In Multiple-Echo mode,allows measurement to be made through
thicker coatings of suitable materials of up to ۲۰ mm thick

Deep Coat
Twin Crystal probes
۲.۰MHz ۱۳ mm (for some plastics e.g. outfall pipes (T۲C
۵.۰MHZ ۸ mm (standard) (T۵B

Single Crystal probes
۲.۲۵Mhz ۱۳ mm (standard) (S۲C
۲.۲۵MHz ۱۹ mm (S۲D
۳.۵MHz ۱۳ mm (S۳C
۵.۰MHz ۶ mm (S۵C


 Probes
Double outer jacket in tough PU. Coloured yellow for easy Locations underwater. Coiled for easy of use. Fischer S۱۰۵ series connectors
Probe Cables
Single-Echo with Twin Crystals probes
۵.۰MHz=۲.۰ to ۱۰۰mm in steel
۲.۰MHz=۳.۰ to ۱۵۰ mm in steel

 Echo-Echo with Twin Crystal probes
۵.۰MHz=۴.۰ to ۵۰mm in steel
۲.۰MHz=۶.۰ to ۵۰mm in steel
Multiple-Echo through coating
with Single Crystal probes
۲.۲۵MHz=۳.۰ to ۲۵۰ mm
۳.۵MHz=۲.۰ to ۱۵۰ mm

Measuremet
Ranges
Multiple-Echo with Single Crystal probes ۰.۱ mm or ۰.۰۵ mm
Single-Echo with Twin Crystal probes ۰.۱ mm or ۰.۰۱ mm
Measurement
Resolution

 mm or inches
 Measurement Units
 Fully automatic probe zeroing for all probes types
Probe Zero
 Automatic V-path correction for all Twin Crystal probes
V-path Correction
 ۲۰۰۰to ۹۰۰۰ m/s in ۱ m/s steps
 Velocity Range
Twin channel ۷۰ V spike pulser
Pulser
۱۰MHz bandwidth, ۱۲۰ dB range, automatic TCG
۶۰MHz measurement time-base
Receiver
Amplifier

 One-handed automatic logging of stable measurements
Capacity for up to ۵۰۰۰ points including ۶۴۰ point A-scan data
Data logging
 RS-۴۸۵ single pair,half duplex for surface connection
Data Output
CygLink v۴ allows remote Logging and viewing of A-scan graphs
Survey and report generation to PDF file. Graphic analysis of data and statistical calculations Designed for
Windows ۷ and Windows ۸
Computer
Software
